关于草图绘制里面，智能尺寸的疑惑

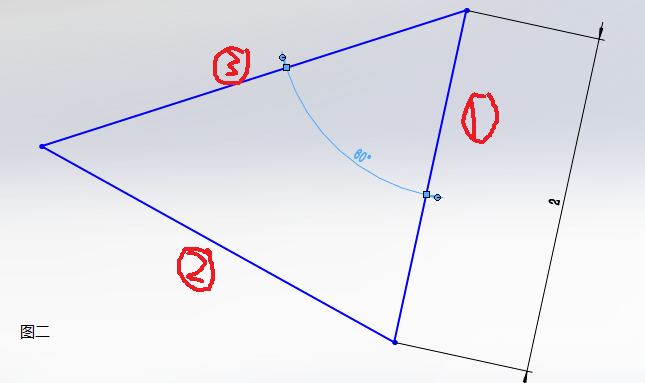

本人在绘制草图过程中，绘制一个等边三角形，看老师视频上讲解是先大致画一个等边三角形再用智能春定于1边的尺寸，再随意标注两个60度角，本人在操作中，先定义了一边尺寸（图2）然后在定义一个角度时，1边竟然不能保持竖直，我看视频时，老师定义角度时，1边会保持竖直，不知道怎么回事

编辑主题发表于：2016-03-21 08:27:11

我知道可以先添加1边的几何关系保持竖直，在标注角度，然而视频演示是，根本就没有这一步，就能完成，详见6-6视频，老师在绘制等边三角形扫描切除螺栓时的操作

编辑回贴发表于：2016-03-21 08:30:29
